Standardteile

Für alle drei von uns gefertigten Typen von Standard Buchsen/Hülsen liegt die Präzision für die Länge im Bereich von 0/+0.01 mm, für die Koaxialität TIR standardmässig bei 0.003 mm und im Speziellen bei 0.002 mm.



Zusätzliche Informationen

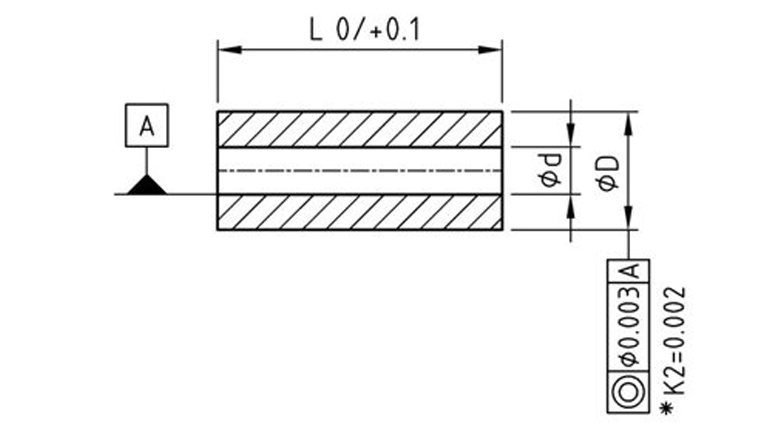

Zylindrische Mikropräzisionsbuchsen und Hülsen aus Hartmetall und Stahl

  • Zylindrische Buchsen und Hülsen
  • Als Halbfabrikate mit grösserer Toleranz auf Aussendurchmesser (Typ A)
    Toleranz Aussendurchmesser D: 0/+0.25 mm
  • Als Fertigteil mit kleinerer Toleranz auf Aussendurchmesser (Typ B)
    Toleranz Aussendurchmesser D: max. +/-0.001 mm

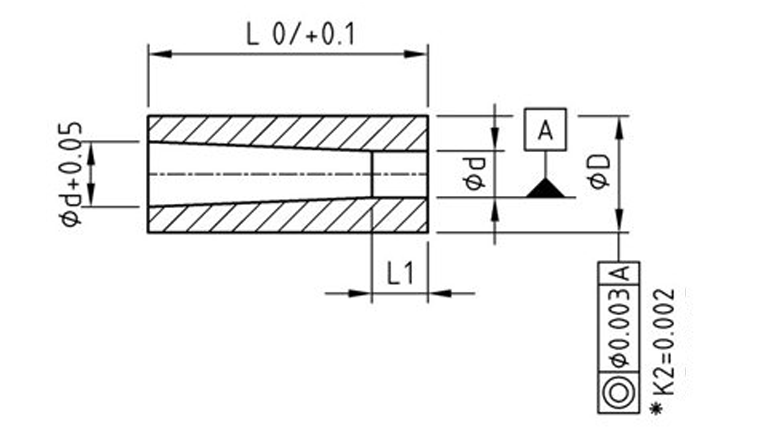

Konische Buchsen und Stempel aus Hartmetall und  Schnellarbeitsstahl (Typ C)

  • Konische Buchsen und Hülsen
  • Konische Bohrung.
    Standardtoleranz: +0.05 mm / Sonderanfertigung: gemäss Kundenvorgaben.
  • Zylindrische Länge.
    L1: min. 0.30 mm
  • Sonderformen auf Anfrage. Senden Sie uns eine Zeichnung, wir machen Ihnen ein Angebot.

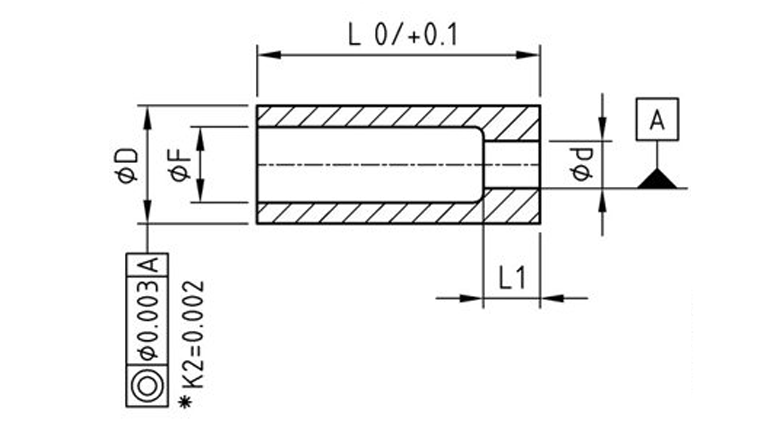

Buchsen, Nadeln und Führungen mit zylindrischer Freistellung aus Vollhartmetall (Typ E)

  • Buchsen und Hülsen mit zylindrischer Freistellung.
  • Zylindrische Freistellung.
    Standardtoleranz: +0.05 mm / Sonderanfertigungstoleranz: gemäss Kundenvorgabe.
  • Zylindrische Länge
    L1: min. 0.30 mm
  • Sonderformen auf Anfrage. Senden Sie uns eine Zeichnung, wir machen Ihnen ein Angebot.
